Etanşări cu fluide magnetice

Lichidele magnetice au numeroase proprietăţi specifice: levitaţia, autolevitaţia, instabilităţile de suprafaţă, rotirea indusă de un câmp magnetic rotativ. În cazul etanşărilor cu lichid magnetic se utilizează posibilitatea poziţionării unei anumite cantităţi de lichid magnetic într-un câmp magnetic neuniform.
Forţa magnetică proporţională cu gradientul câmpului şi magnetizarea lichidului, va menţine lichidul magnetic într-un anumit spaţiu contra forţelor gravitaţiei, forţelor centrifugale sau diferenţelor de presiune.
Lichidul magnetic este introdus în interstiţiul dintre arborele rotitor ţi partea fixă a etanşării. Acesta este înglobat în circuitul magnetic al unui magnet permanent, şi este creat un câmp magnetic foarte neuniform. Lichidul magnetic ia forma unui inel "O", etanşând perfect spaţiul dintre părţile în mişcare relativă. Etanşările cu lichid magnetic pot fi utilizate doar pentru gaze.
Ele sunt de neînlocuit în cazul etanşării trecerilor de vid înalt, sau etanşării perfecte a gazelor toxice, radioactive, sau foarte scumpe, la presiuni moderate.



Exemple specifice de etanşări cu fluide magnetice dezvoltate de către Laboratorul de Lichide Magnetice, CCTFA, Academia Română – Filiala Timișoara, condus de Dr. fiz. Ladislau Vékás, membru corespondent al Academiei Română, împreună cu S.C. Roseal S.A. Odorheiu Secuiesc:

Etanșare cu nanofluid magnetic statică sau cu viteză de rotație scăzută

Etanșare cu nanofluid magnetic pentru comutator electric de putere



Domeniu de temperatură: -33 °C..70 °C

Domeniu de presiune: 10-6 – 7 bar

Fişa cu date tehnice

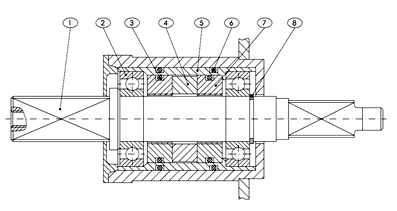

Componente:

1 - arbore;

2 - rulmenti;

3, 6 - inele “O”;

4 - magnet permanent;

5 - carcasă nemagnetică;

7 - piese polare;

8 - inel de securizare



Acest tip de etanșare a fost dezvoltat în mod special pentru comutatoare electrice de putere pentru gaze SF6  pentru a împiedica formarea de arcuri electrice la deconectare. Din motive de siguranţă scăparea gazului SF6 trebuie evitată pe toată perioada funcţionării (câţiva ani) a comutatorului cu ax rotativ (vezi Fig. 5.5) la presiuni între 10−6 bar şi 7 bar. Este de menţionat, că sute de astfel de etanșare MF sunt în funcţiune fără mentenanţă de peste cinci ani.



Etanșare cu nanofluid magnetic pentru mixere

Aceast tip de etanșare a fost realizat pentru instalaţii de crescut monocristale (Facultatea de Fizică - Universitatea de Vest Timişoara şi AEM SA Timişoara). Unele exemplare au depăşit durata de funcţionare de 5 ani.













Etanşări tandem cu nanofluid magnetic

Etanşări tandem cu nanofluid magnetic pentru sisteme de depunere sub vid înalt





Vid ultra-înalt: 5·10-7 Torr



Componente:

1 – carcasă nemagnetică

2 – bucșă

3 – etanșare

4 – etanșare magnetofluidică primară

5 – etanșare magnetofluidică secundară

6 – spre pompă de vid preliminară



Asigură etanșarea unei diferență de presiune relativ înaltă fără scăpări pe o durată de viață lungă.





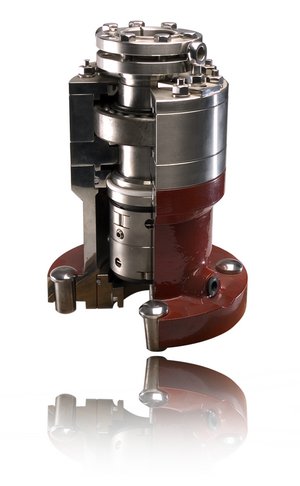

Etanşări tandem mecanic - magnetofluidic pentru pompe cu gaze lichefiate



Presiune: până la 40bar

Viteza de rotație: 3000 rot/min



Componente:

1 - arbore;

2 - etanşare mecanică;

3 - etanşare cu nanofluid magnetic;

4 - racord pentru fluide de răcire şi de lubrifiere;

5 - sistem pentru evacuarea fluidului scăpat.





Elimină miscibilitatea a două lichide și/sau formarea spumei.
